Описание

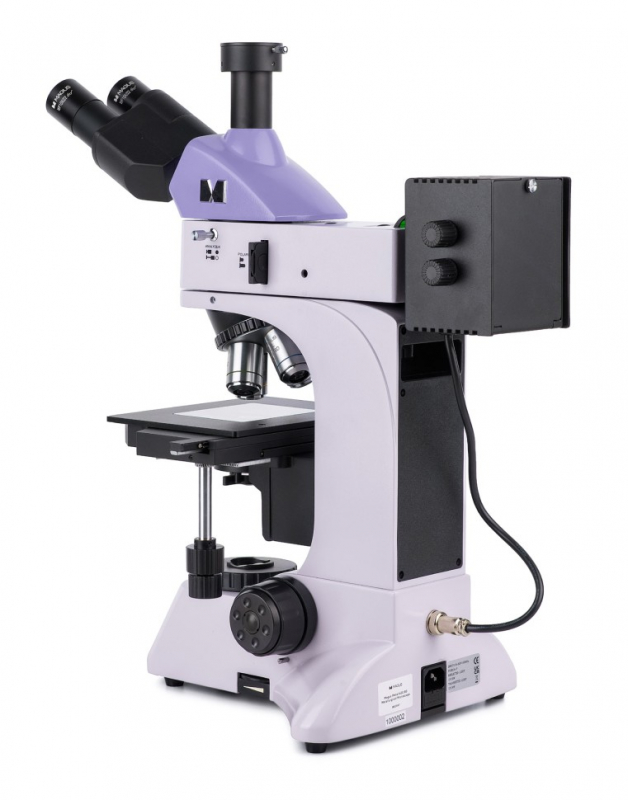

Микроскоп предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации. Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах. Цифровая камера Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля. Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072x2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей. Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536x1024 пикс. Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах. Визуальная насадка Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе. Револьверное устройство Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей. Объективы Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле. Фокусировка Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки. Предметный столик Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами. Источники света В осветителях отраженного и проходящего света стоят 30-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Осветительная система отраженного света Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Осветительная система проходящего света Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1,25 обеспечивают освещение по Кёлеру. Конденсор имеет откидную линзу для работы с объективами малого увеличения. Аксессуары Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды. Основные особенности микроскопа: • Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм • Опорная и исследуемая поверхности объекта должны быть параллельными • Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100 • Мощные 30-ваттные галогенные осветители проходящего и отраженного света для яркого естественного освещения • Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света) • Конденсор Аббе с откидной линзой • Устройство простой поляризации для работы в отраженном свете • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии • Большой выбор дополнительных окуляров и объективов Основные особенности камеры: • Для работы в светлом поле на объективах 4х, 10х, 20х и 40х • Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей • 59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания • Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам • Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков • Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров Комплектация • Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) • Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов • Осветитель отраженного света – насадка с фонарем лампы • Тринокулярная визуальная насадка • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм • Окуляр 10x/22 мм с удаленным зрачком (2 шт.) • Прозрачная вставка в столик • Адаптер C-mount 1х • Ключ-шестигранник • Сетевой шнур питания для микроскопа • Кабель осветителя отраженного света • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/22 мм со шкалой • Окуляр 12,5x/14 мм (2 шт.) • Окуляр 15х/15 мм (2 шт.) • Окуляр 20х/12 мм (2 шт.) • Окуляр 25х/9 мм (2 шт.) • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм • Калибровочный слайд Технические характеристики: Фото: *.jpg, *.bmp, *.png, *.tif Видео: *.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше) Насадка: Зидентопф Увеличение, крат: 50–600 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) Окуляры: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) Объективы: планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) Рабочее расстояние, мм: 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) Предметный столик, мм: 210x140, двухкоординатный механический, со стеклянной прямоугольной вставкой Диапазон перемещения предметного столика, мм: 75/50 Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе) Конденсор: проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» Диафрагма: отраженный и проходящий свет: встроенные апертурная и полевая Фокусировка: коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: отраженный свет: матовый, желтый, зеленый, синий Число мегапикселей: 6,3 Чувствительный элемент: SONY Exmor CMOS, цветной, 1/1,8" (7,37x4,92 мм) Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 425 мВ при 1/30 с Кадровая частота: 59@3072x2048; 59@1536x1024 Место использования: канал визуализации, окулярный тубус вместо окуляра; крепление C-mount Спектральный диапазон, нм: 380-650 (с ИК-фильтром) Баланс белого: авто/ручной Контроль экспозиции: авто/ручной ПО, драйверы: MAGUS View Программные возможности: размер изображения, яркость, время выдержки Выход: USB 3.0, 5 Гб/с Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше Корпус: цельнолитой алюминиевый Источник питания камеры: постоянный ток, 5 В, от USB-порта компьютера Диапазон рабочих температур, °С: –10... 50 Вес, кг: не более 11, без упаковки Диаметр окулярной трубки, мм: 30 Максимальное разрешение: 3072x2048 пикс Цифровая камера в комплекте: 1 Тип лампы подсветки: отраженный и проходящий свет: 12 В/30 Вт Диапазон увеличения: от 200х до 800х Уровень пользователя: для профессионалов, для опытных
