Описание

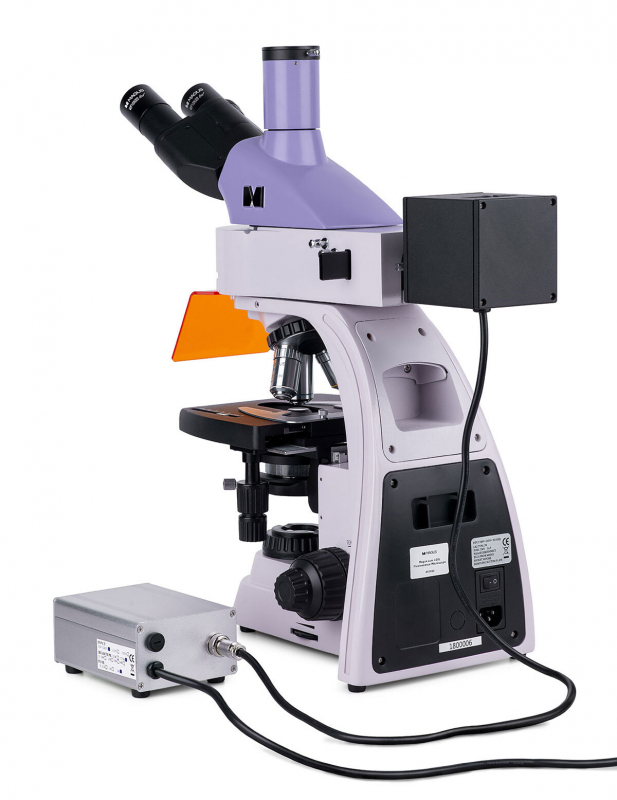

MAGUS Lum 400 – это профессиональный микроскоп прямой конструкции для исследований люминесцентным методом в отраженном свете и методом светлого поля в проходящем свете. Установка аксессуаров, поставляемых по дополнительному заказу, расширит возможности микроскопа и позволит использовать темнопольный метод исследований, метод простой поляризации и фазово-контрастную микроскопию. Люминесцентный микроскоп используется в разных областях науки: криминалистике, медицине, фармакологии, ветеринарии. На нем изучают возбудителей туберкулеза и других заболеваний, проводят анализ ДНК, исследуют костный мозг. Оптическая схема Тринокулярная насадка предусматривает установку цифровой камеры (нет в комплекте) в отдельный вертикальный канал визуализации. Окулярные тубусы вращаются на 360°, что дает возможность адаптировать высоту взора под рост любого пользователя. Окулярные тубусы наклонены на угол 30°, поэтому длительная работа за микроскопом не вызывает усталости мышц шеи. Оптика микроскопа планахроматическая с расчетом на бесконечность. Комплектные объективы представлены тремя моделями для светлого поля и одной моделью (микрофлюаром) для люминесценции. Количество свободных гнезд в револьверном устройстве – пять, одно гнездо может быть использовано для установки дополнительного объектива из линейки аксессуаров MAGUS. Развернутый «от наблюдателя» револьвер удобен в работе, так как позволяет свободно видеть рабочий объектив. Система освещения Верхний осветитель, используемый для наблюдений в отраженном свете, – это ртутная лампа. Ее мощность составляет 100 Вт. Она создает яркое освещение с пиками на определенных длинах волн, что позволяет использовать в исследованиях разные флуоресцентные красители. Лампа обладает большим тепловыделением, но так как она вынесена в фонарь, то эффективно охлаждается. Лампа может быть отцентрирована, а также легко заменена на новую при необходимости. Для люминесценции используются четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Нижний осветитель, отвечающий за проходящий свет, – галогенная лампа 30 Вт. Ее свет комфортен для глаз, поэтому длительная работа за микроскопом не перенапрягает зрение. Светлопольный конденсор позволяет точно регулировать световой пучок от осветителя и имеет специальный слот, в который можно установить слайдер темного поля или фазовый слайдер. Слайдер (вставка) – простой в применении аксессуар, с помощью которого на микроскопе получают доступ к новым методам исследования с минимальными затратами. Освещение по методу Кёлера настраивается и в проходящем, и в отраженном свете. На каждом объективе можно достигнуть предела разрешения, убрать артефакты из изображения и затемнение по краям. Механика Отсутствие выдвижной зубчатой рейки у предметного столика улучшает эргономику микроскопа: для работы требуется меньше места, нет выступающих частей, о которые можно зацепиться. В столик можно установить черную вставку для работы в отраженном свете – она защищает от паразитных отражений от осветителя проходящего света. При необходимости ручного сканирования препаратодержатель можно снять. Рукоятки грубой и тонкой фокусировки расположены коаксиально. Для грубой фокусировки можно устанавливать блокировку и регулировать жесткость хода. Настройка фокуса плавная, без рывков. Аксессуары В линейке аксессуаров MAGUS представлены принадлежности, которые могут быть установлены на микроскоп: окуляры, объективы, конденсоры темного поля, фазово-контрастные устройство и устройства простой поляризации, цифровые камеры и калибровочные слайды, слайдеры темного поля и фазового контраста. Основные особенности: • Люминесцентный метод исследований в отраженном свете, метод светлого поля в проходящем свете • Использование дополнительных аксессуаров позволяет применять метод темного поля, поляризованный свет и фазово-контрастную микроскопию • Насадка с двумя окулярными тубусами (вращаются на 360°) и вертикальным каналом визуализации для цифровой камеры • Объективы-планахроматы: три для светлого поля, один (микрофлюар) для люминесценции; оптика скорректирована на бесконечность • Отраженный свет: осветитель – ртутная лампа 100 Вт; четыре фильтра возбуждения люминесценции – ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) • Проходящий свет: осветитель – галогенная лампа 30 Вт • Освещение по Кёлеру настраивается и в проходящем, и в отраженном свете • Эргономичная конструкция столика: отсутствует выдвижная рейка, препаратодержатель снимается Комплектация: • Штатив с источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов • Конденсор Аббе • Люминесцентная насадка • Фонарь ртутной лампы • Тринокулярная визуальная насадка • Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм • Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм • Окуляр 10x/22 мм с удаленным зрачком (2 шт.) • Наглазник на окуляр (2 шт.) • Защитный экран • Пластина светового барьера • Черная защитная пластина для установки под столик • Переходник под крепление C-mount для работы с камерой • Светофильтр (4 шт.) • Флакон с иммерсионным маслом • Блок поджига ртутной лампы • Сетевой шнур питания (2 шт.) • Кабель питания фонаря ртутной лампы • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/22 мм со шкалой • Окуляр 12,5x/14 мм (2 шт.) • Окуляр 15х/15 мм (2 шт.) • Окуляр 20х/12 мм (2 шт.) • Окуляр 25х/9 мм (2 шт.) • Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ?/0,17 WD 0,46 мм • Фазово-контрастное устройство • Конденсор темного поля А 0,9 • Конденсор темного поля иммерсионный А 1,36–1,25 • Слайдер темного поля • Устройство простой поляризации • Цифровая камера • Калибровочный слайд • Монитор Технические характеристики: Флуоресцентный модуль: фильтры: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) Насадка: Gemel (Зидентопф с вращением тубусов на 360°) Увеличение, крат: 40–1000 базовая комплектация (*опция: 40–1250/1500/2000/2500) Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой; 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) Объективы: планахроматические и микрофлюары, скорректированные на бесконечность: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (ми); парфокальная высота 45 мм (*опция: PL FL 10х/0,35; PL 20х/0,40, PL 60х/0,80 ?/0,17) Рабочее расстояние, мм: 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 8,8 (20х); 0,46 (60х) Предметный столик, мм: 180x150, двухкоординатный механический, без выдвижной рейки Диапазон перемещения предметного столика, мм: 75/50 Конденсор: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» Диафрагма: регулируемая апертурная, регулируемая ирисовая полевая Фокусировка: коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: есть Диаметр окулярной трубки, мм: 30 Тип лампы подсветки: отраженный свет: ртутная лампа 100 Вт; проходящий свет: галогенная лампа 12 В/30 Вт Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания: ультрафиолетовый (UV), 320–380 нм / 425 нм / 435 нм; фиолетовый (V), 380–415 нм / 455 нм / 475 нм; синий (B), 450–490 нм / 505 нм / 515 нм; зеленый (G), 495–555 нм / 585 нм / 595 нм Диапазон увеличения: от 800х до 1280х Уровень пользователя: для профессионалов, для опытных Револьверное устройство: на 5 объективов Расположение подсветки: комбинированная Уровень сложности сборки и настройки: сложно Тип насадки: тринокулярные Подсветка: флуоресцентная, галогенная Чехол/кейс/сумка в комплекте: чехол пылезащитный Метод исследования: флуоресценция, светлое поле Межзрачковое расстояние, мм: 48–75 Источник питания: сеть переменного тока, 85–265 В / 50/60 Гц Диапазон рабочих температур, °С: +5… +35 Назначение: лабораторные/медицинские Угол наклона окулярной насадки: 30° Тип микроскопа: световые/оптические, биологические
